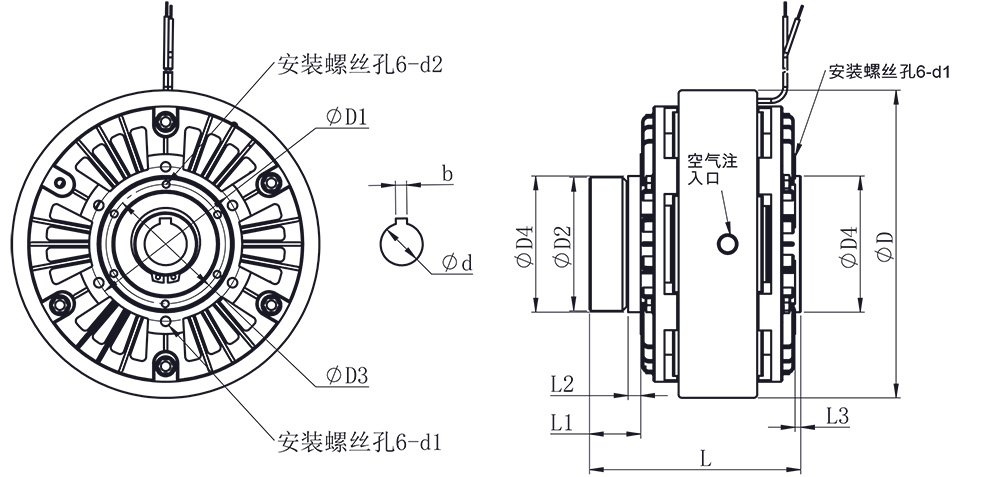

空心軸外殼不旋轉式磁粉離合器外形尺寸
| 規格型號 |
額定轉矩 N.m |
滑差功率W |
******電流 A |
最高轉速 rpm |
外形尺寸 |
空心軸聯接尺寸 |
法蘭盤聯接尺寸 定子固定尺寸 |
||||||||||
| D | L | d(H7) | b(F8) | L1 | L2 | L3 | D1 | D2(g7) | D3 | D4 | n1-d1*深度 | n2-d2*深度 | |||||
| FLKF-0.6 |
6 |
95 | 1.00 | 1500 | 120 | 97 | 16 | 5 | 24 | 4 | / | 72 | 59 | 53 | 62 | 6-M5*14 | 6-M4*6 |
| FLKF-1.2 | 12 | 140 | 0.94 | 1500 | 15 | 108 | 20 | 6 | 26 | 3 | 3 | 80 | 69 | 60 | 74 | 6-M5*14 | 6-M4*7 |
| FLKF-2.5 |
25 |
220 | 1.24 | 1500 | 182 | 128 | 25 | 8 | 30 | 10 | 4 | 97 | 80 | 71 | 82 | 6-M5*14 | 6-M5*10 |
|
FLKF-5 |
50 | 330 | 2.15 | 1500 | 219 | 150 | 30 | 8 | 36.5 | 9 | 4 | 110 | 95 | 85 | 97 | 6-M8*12 | 6-M6*11 |
|
FLKF-10 |
100 | 480 | 2.40 | 1500 | 220 | 273 | 35 | 10 | 44 | 14 | / | 145 | 125 | 110 | 127 | 6-M8*16 | 6-M8*15 |
| FLKF-20 | 200 | 750 | 2.63 | 1000 | 327 | 237 | 45 | 14 | 52 | 17 | / | 170 | 140 | 125 | 145 | 6-M10*20 | 6-M8*17 |
1、磁粉制動器、磁粉離合器用直流電作激磁電源，我廠生產的WLY型數字顯示的穩流電源是為其專配的電源。激磁電流小于1A的配WLY- 1A，大于1A的配WLY-3A或WLY-5A穩流電源。用于自動張力控制的，可以選用我廠生產的張力控制儀。
2、水冷式磁粉制動器、磁粉離合器運轉時需通水(水壓為1.5-3kg/cm2), 自然冷卻的可用風扇或風機冷卻，但其表面溫度不得超過80°C。
3、長期不用的磁粉制動器、磁粉離合器應存放于通風干燥處，存放一年以.上的產品建議進行一次全面保養。
4、長期工作的磁粉制動器、離合器，如果發現轉矩下降到不能正常工作，建議更換新粉。
5、有轉子水冷的產品，要定期觀察檢查旋轉接頭或密封圈，以防止滲漏引起產品失效。
